Menge | Preis |
1 - 4 | 8,99€ |
5 - 9 | 8,79€ |
10 - 19 | 8,59€ |
20 + | 8,39€ |
Preis auf Anfrage bei Bestellmenge ab 50 Stück
Preis zzgl. MwSt., zzgl. Versandkosten
Lieferzeit: 1-2 Werktage
8,99€
Vorrätig
Menge | Preis |
1 - 4 | 8,99€ |
5 - 9 | 8,79€ |
10 - 19 | 8,59€ |
20 + | 8,39€ |
Preis auf Anfrage bei Bestellmenge ab 50 Stück
Preis zzgl. MwSt., zzgl. Versandkosten
Lieferzeit: 1-2 Werktage
Vorrätig

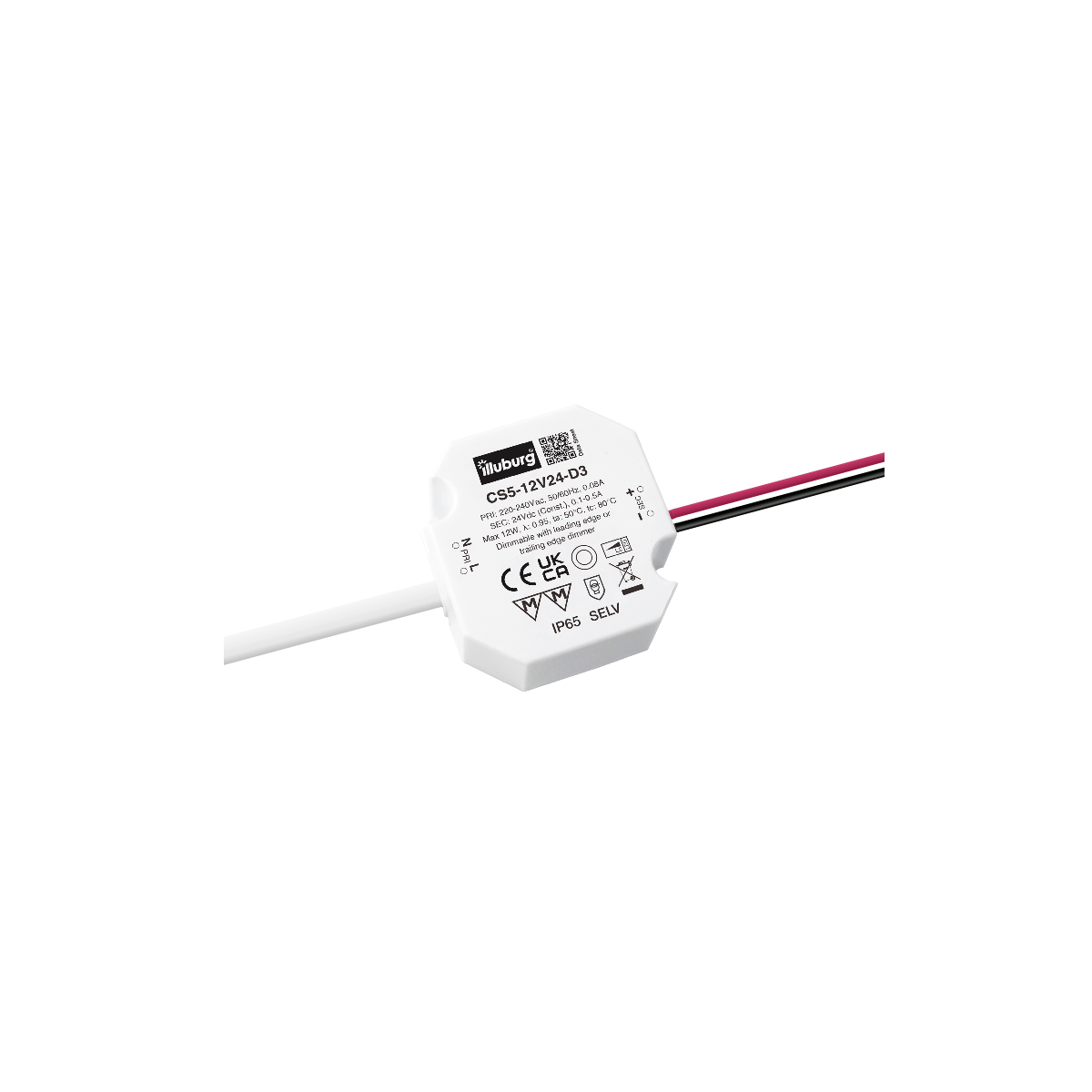

LED Trafo 24V 12W dimmbar Konstantspannung IP65 Wasserdicht für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
CS5-12V24-D3
LED-Netzteil für 24 Vdc Konstantspannung
0,1…0,5 A, 2,4…12 W, IP65, Einbau-Installation
TRIAC (Phasenan- & Phasenabschnitt) dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
Nennspannung | 220…240 Vac |
Eingangspannung | 198…264 Vac |
Netzfrequenz | 50/60 Hz |
Leistungsfaktor (λ) | 0,95 Volllast |
Eingangstrom | 0,08 A max. |
Einschaltstrom | 5 A max. th = 100 μs (Kaltstart) |
Ausgangsspannung | 24 Vdc |
Ausgangsstrom | 0,1…0,5 A |
Nennausgangsleistung | 2,4…12 W |
Effizienz | 82 % Volllast |
Lebensdauer | 50.000 h |
Dimmart | TRIAC (Phasenan- & Phasenabschnitt) |
Dimmbereich | 1…100 % |
Betriebsbedingung
LED Trafo 24V 12W dimmbar Konstantspannung IP65 Wasserdicht für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Umgebungstemperatur (ta) | -20…+70 °C |
Max. Oberflächentemperatur (tc) | 90 °C |
Zulässige rel. Luftfeuchte | 5…85 % Nicht kondensierend |
Schutzklasse | II |
Schutzart | IP65 |
Schutzeinrichtung
Kurzschlussschutz | Ja * |
Überlastschutz | Ja * |
Überspannungsschutz | Ja * Eingang: 264 Vac max. |
Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
Normen | EN 61347-1, EN 61347-2-13, EN 62384, EN 60598-1 EEN 61000-3-2, EN 61000-3-3, EN 55015, EN 61547 |
Prüfzeichen | CE, UKCA |
RoHS Übereinstimmend | Ja |
Installation
LED Trafo 24V 12W dimmbar Konstantspannung IP65 Wasserdicht für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
Kabellänge, eingangseitig | 290 ± 10 mm |
Kabellänge, ausgangseitig | 305 ± 10 mm |
Leitungsquerschnitt, eingangseitig | 2 x 0,75 mm² |
Leitungsquerschnitt, ausgangseitig | 2 x 18 AWG |
Abisolierlänge, eingangseitig | 6 mm |
Abisolierlänge, ausangseitig | 6 mm |
Abmessung
Anschlussplan
LED-TREIBER CS5-12V24-D3: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, dimmbar, unabhängige Installation, Anschluss durch Schraubklemmen.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge), Dimmbereich 1 bis 100%. Kompatible Dimmer bitte siehe das Bild “Compatible Dimmer”.
LEISTUNG: für LEDs (Streifen, Lampen) von 2,4 W bis 12 W, für Lampen mit GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet, Parallelschaltung möglich. Wir empfehlen, dass die Anwendung nicht mehr als 85% der Nennleistung überschreitet.
MONTAGE: Schutzart IP65, Abmessung 50 x 48 x 24 mm (L x B x H), Umgebungstemperatur (ta) -20 – +70 °C, Max. Oberflächentemperatur (tc) 90 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung dimmbar triac 10w 12w 8w 5w 10 12 8 5 watt möbel decke wand einbau led streifen lampe
LED Trafo 24V 12W dimmbar IP65
